OpUtils--交换机端口映射

OpUtils--交换机端口映射

OpUtils的交换机端口映射可以发现插入指定交换机每个端口的设备。
该工具对于系统和网络工程师来说非常有用，可以了解端口的IP，MAC，状态和可用性。
由于实时显示视图，您还可以查看每个端口的运行状态和端口速度。

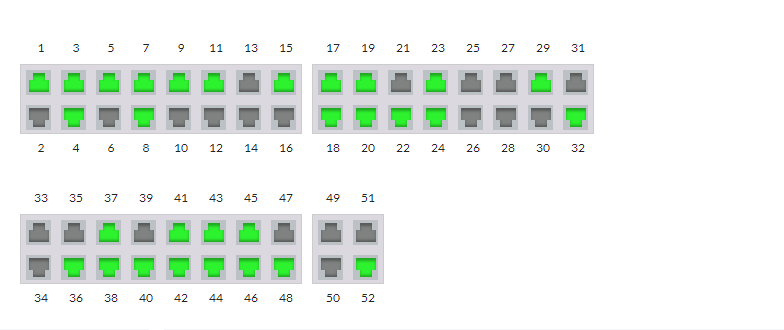

其中比较使用的功能之一：交换机端口实时映射，映射当前交换机物理端口的实时状态。如下图所示：

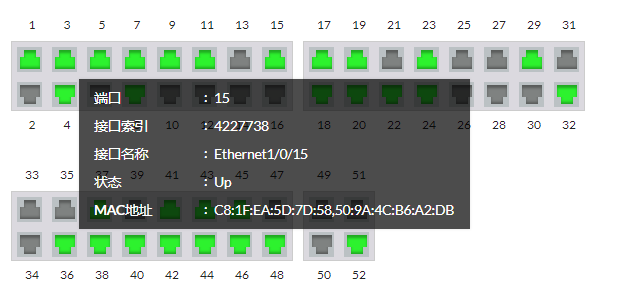

除了当前端口的状态实时展现之外，当鼠标移至某个端口时，会显示当前端口的基础信息。包括：
端口号；端口索引；接口名称；状态；MAC地址。如下图所示：


--------------更新-------------------------------------

在12400版本以上的更新中
Oputils可以指定端口显示规则

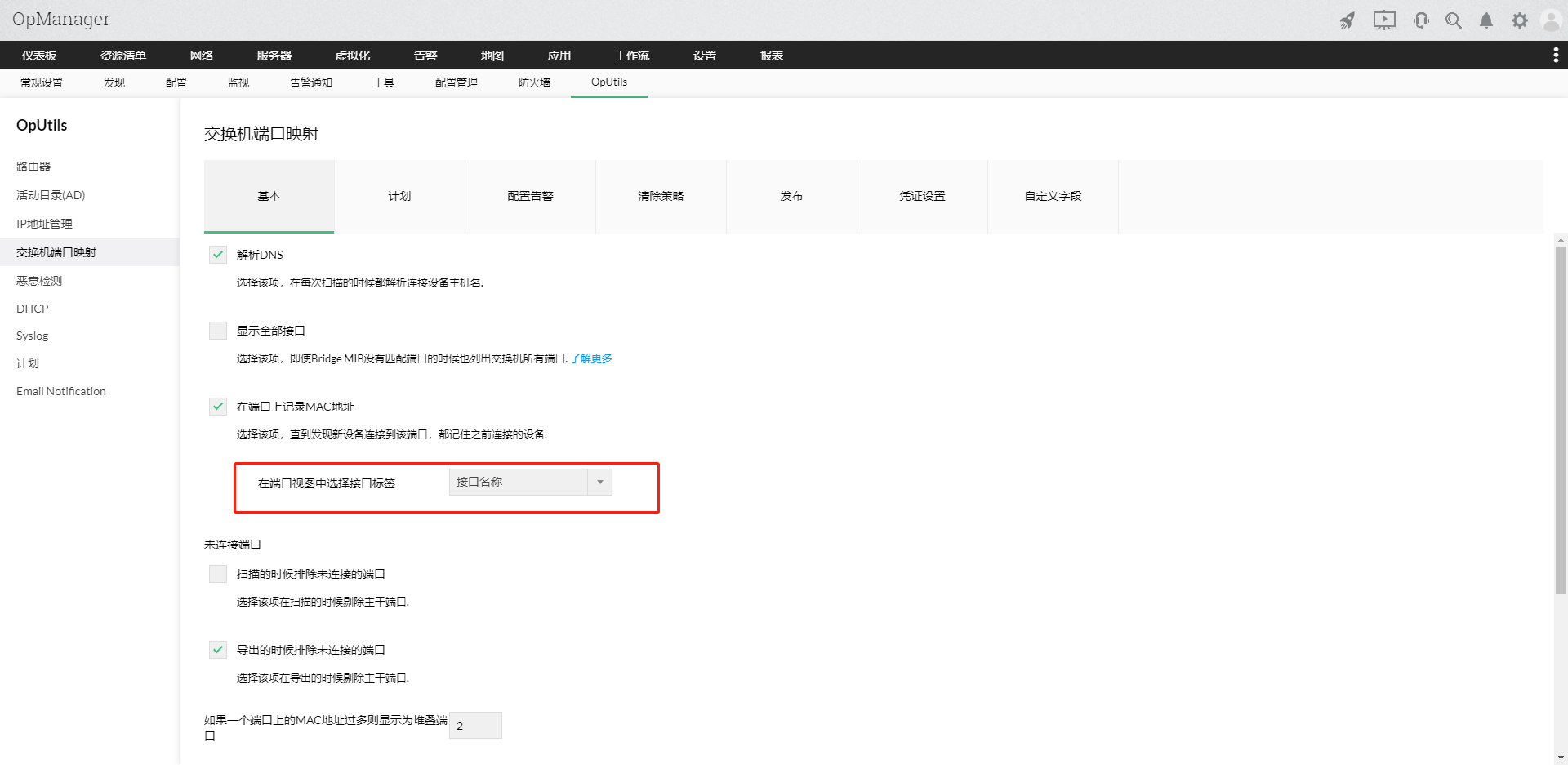

请转至--设备---Oputils---交换机端口映射更改端口显示规则。
可设置显示为为接口名称或端口号




备注：
端口号：即Port， 获取方式：通过SNMP协议，MIB库BRIDGE.MIB ,MIB节点：dot1dBasPortTable，节点OID：.1.3.6.1.2.1.17.1.4.1.1
端口索引：即Ifindex，获取方式：通过SNMP协议，MIB库RFC1213.MIB，MIB节点：IfIndex，节点OID：.1.3.6.1.2.1.2.2.1.

***因端口索引经常的值范围不定，且经常超过int型所能展示的最大值，故OpUtils在展示的时候选择Bridge.mib中dot1dBasPortTable节点***************
