OPM12 设备模板添加说明

 OPM设备模板添加说明
      在OpManager中,所支持的设备是通过设备模板来定义的。只有在设备模板中已经定义的设备,OpManager才能自动识别,并且只有在模板中定义的监视器,OpManager才可以对进行轮询监视。对于OpManager没有支持的设备,我们需要通过添加新的设备模板及监视器,实现对这些设备的监控
本文介绍了如何在OpManager中添加设备模板和监视器,以及如何获取定义这些内容所需的SNMP OID
如何获取获取相关OID

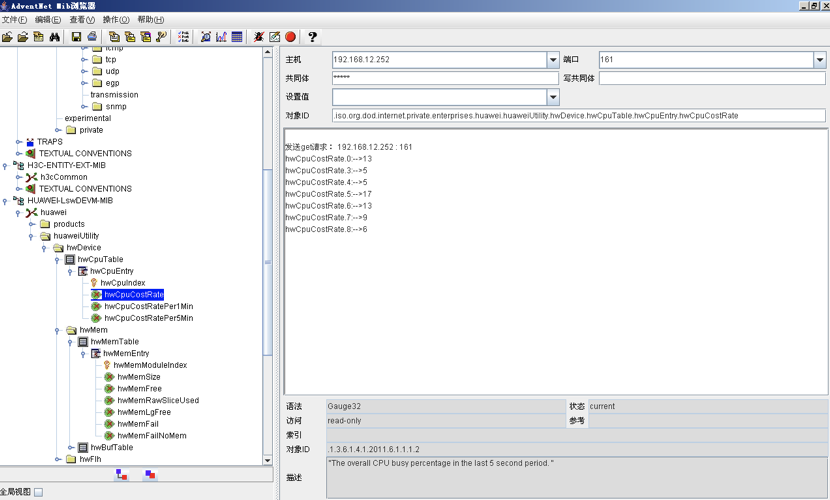

    首先,通过MIB浏览器查询该设备的CPU利用率,其中以H3C设备为例其所在MIB库为H3C-Entity-Ext-MIB,具体CPU节点为hwCPUCostRateOID.1.3.6.1.4.1.2011.6.1.1.1.2),对其进行获取,返回值如下图所示:

最终,我们取得所需的系统CPU利用率值OID为:.1.3.6.1.4.1.2011.6.1.1.1.2.0

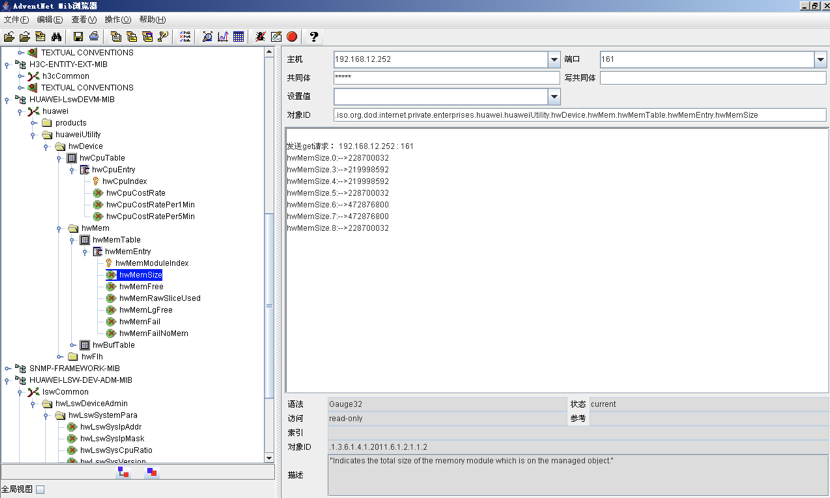

而对于内存值,此例中没有直接的内存利用率,只有内存大小(hmMemSize)和剩余内存(hwMemFree),如下图所示:

 那么内存里用率的值就要通过计算获得,其公式为:“(内存大小-剩余内存)*100/内存大小”。
最终,我们取得所需的内存利用率的OID为:
(.1.3.6.1.4.1.2011.6.1.2.1.1.2.0-.1.3.6.1.4.1.2011.6.1.2.1.1.3.0)*100/(.1.3.6.1.4.1.2011.6.1.2.1.1.2.0)
注:系统内置MIB浏览器,其MibBroswer 路径:<OPM安装目录>/bin/mibbroswer.bat(linux下为mibbroswer.sh )
以上,即是取得我们所需要监控的参数(如CPU、内存)的对应OID的过程,下一步,我们将在OpManager进行设备模板以及监视器的创建。

OpManager中添加设备模板及监视器
我们以一台H3CS7503E交换机为例:首先,我们利用前面的方法获取到了CPU及内存的OID值,分别为:
CPU.1.3.6.1.4.1.2011.10.2.6.1.1.1.1.6.8
内存:.1.3.6.1.4.1.2011.10.2.6.1.1.1.1.8.8
下面我们开始添加设备模板及监视器:

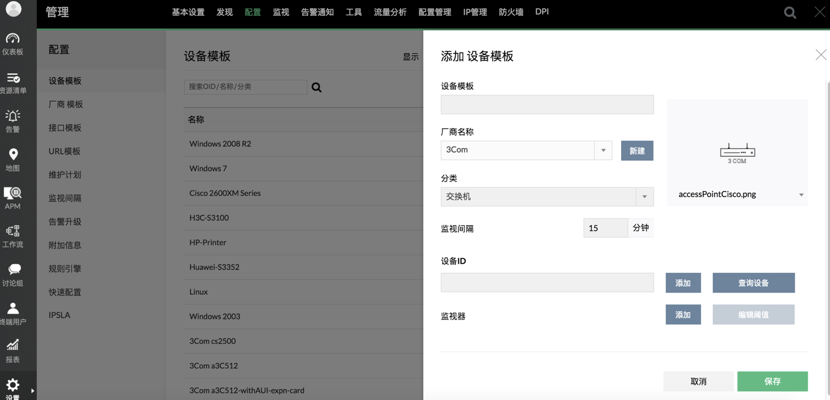

第一步:建立设备模板,请正确输入模版名称、厂商、分类,及选择正确图片,如下图所示:

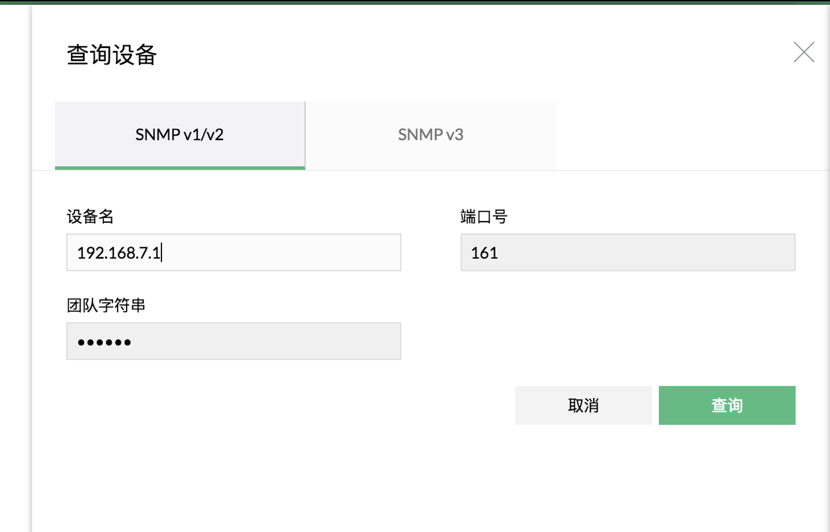

其中,“系统OID”一项,需利用“查询设备”功能从真实设备获得,如下图所示:

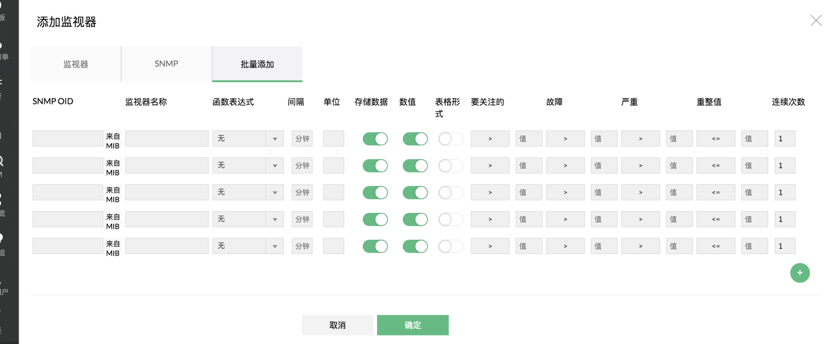

第二步,添加监视器,点击新建设备模板页面的“添加监视器”,再选择“批量添加”,然后输入名称、之前获取的CPU和内存的OID、间隔及单位等内容,然后确定以完成监视器的添加,并选择需要显示刻度盘的设备。(注:性能监视器显示刻度盘选项默认不开启。)如下图所示:

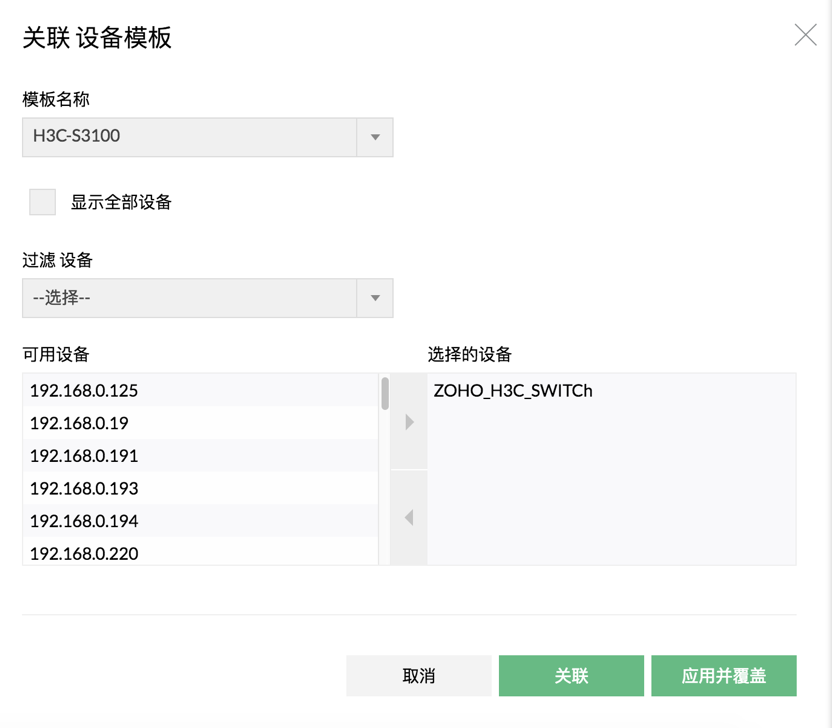

第三步,将模版应用于设备,设备模板建好之后,选择正确的设备,然后将模板应用于所选择的设备,选择完成以后,点击“应用并覆盖”如下图所示:

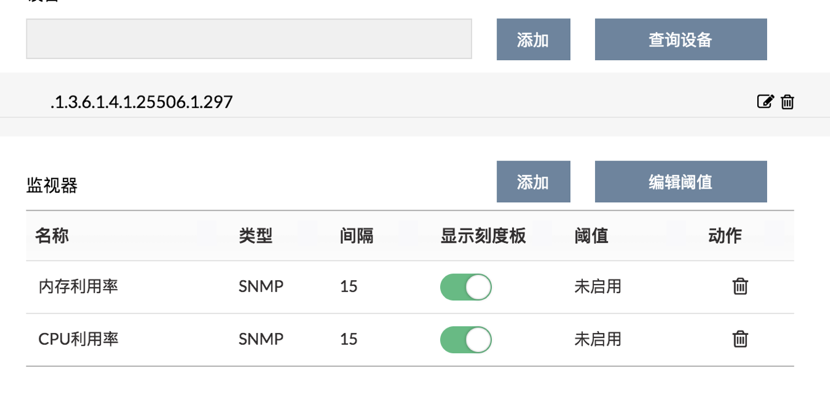

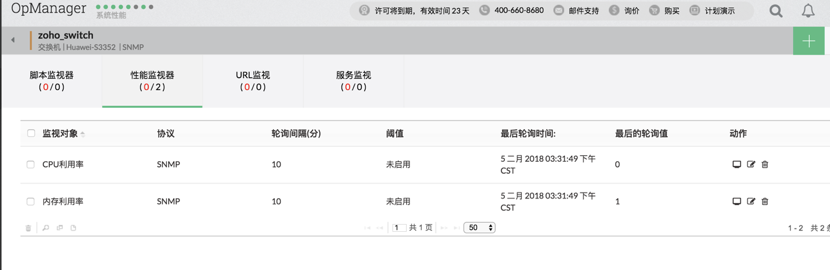

第四步,测试添加的监视器是否可用。进入刚才关联的设备的快照视图,在“监视器” “性能监视器”栏里可以看到刚才添加的监视器如下图所示:

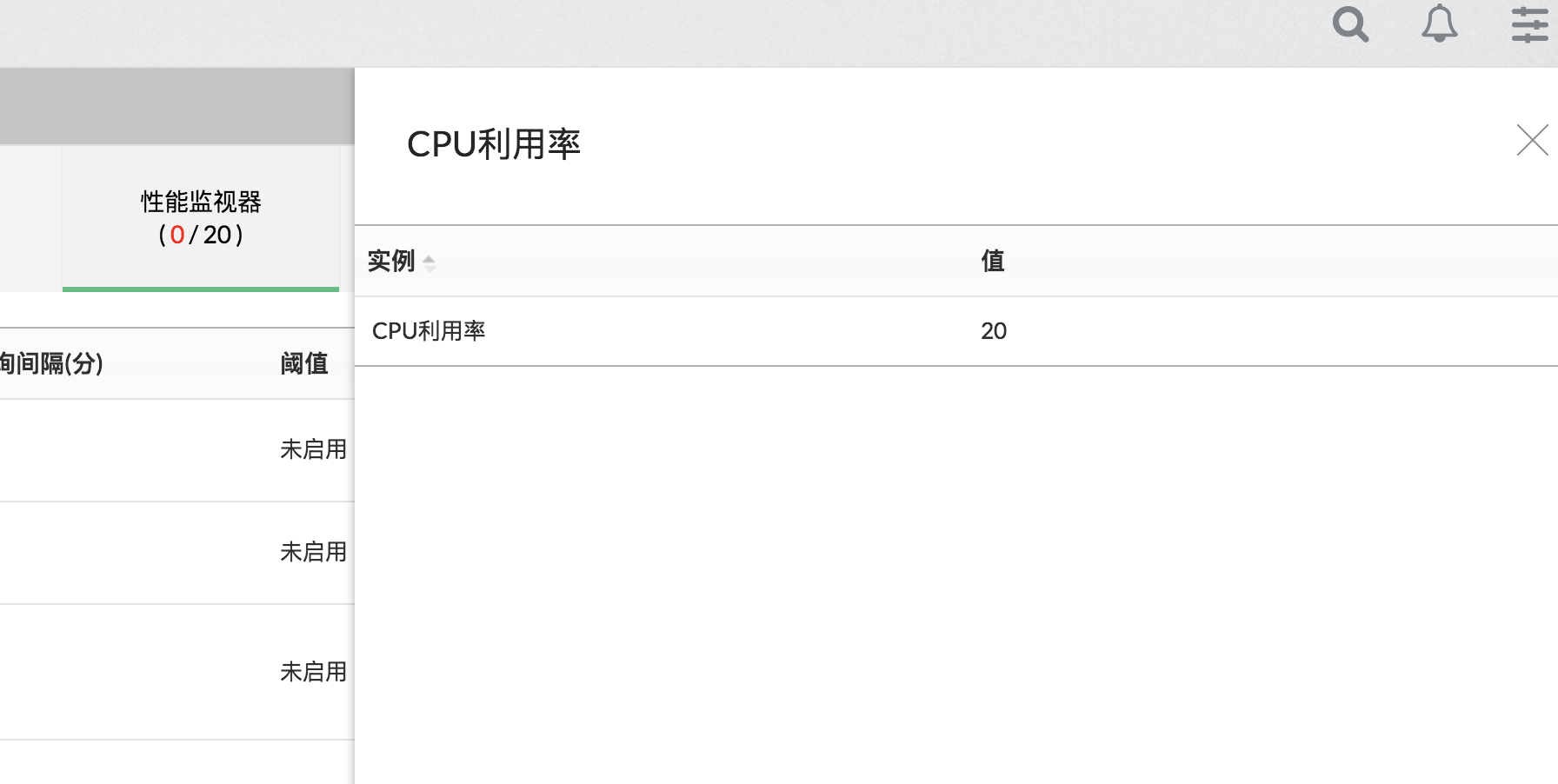

点击右边的“编辑”按钮进入编辑页面,点击“编辑监视器”页面中的“测试监视器”按钮,在结果页面中可以看到监视器相应了请求,并返回了有效的“监视器值”。如下图所示:

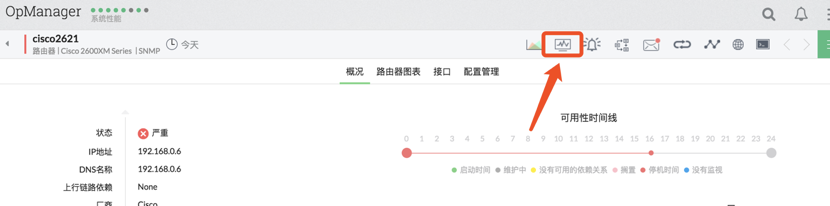

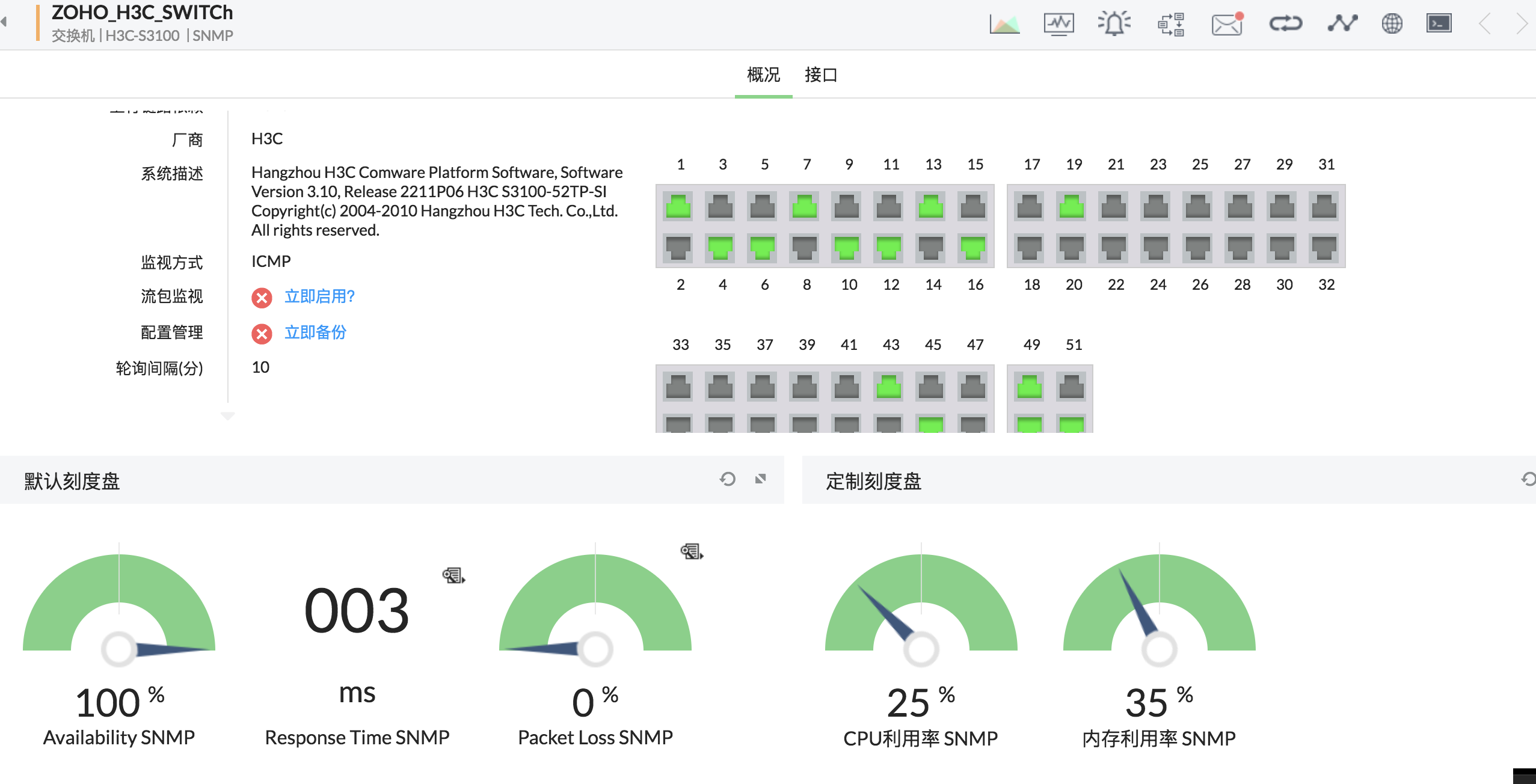

关闭性能监视器页面,在相关设备的概况页面,手动更新监视器信息或等待下一个轮训周期,即可看到设备的相信性能监视信息。如图下:
