【OPM】服务器内存利用率取值、计算规则

【OPM】服务器内存利用率取值、计算规则

对于服务器内存利用率取值和计算方式：
一.通过 SNMP 计算内存利用率（Windows\Linux 通用）
通过 SNMP 计算内存利用率有两种方式（自动优先使用方式 1）：
方式 1.如果 hrStorageType OID (.1.3.6.1.2.1.25.2.3.1.2)返回一个包含 hrStorageRam 的值：
（1）注意 hrStorageType OID (.1.3.6.1.2.1.25.2.3.1.2) 的实例，其中包含 hrStorageRam 作为值。

（2）内存总使用量计算：
通过 hrStorageUsed OID (.1.3.6.1.2.1.25.2.3.1.6)  及 hrStorageAllocationUnits OID(.1.3.6.1.2.1.25.2.3.1.4) 对应（1）中 hrStorageRam 实例索引取值并相乘，得到的结果单位为字节，除以1048576得到单位为 MB 的值。
计算公式：
总内存使用（单位 MB） = [hrStorageUsed 的实例值 (.1.3.6.1.2.1.25.2.3.1.6) * hrStorageAllocationUnits 的实例值 (.1.3.6.1.2.1.25.2.3.1.4)] / 1048576

（3）总内存大小
通过下方查询语句查询内存总大小：

总内存大小  = 语句的输出 [Select RAMSIZE from opmanagerobject where name ='<Replace the Device MO name here>';]（单位 MB）

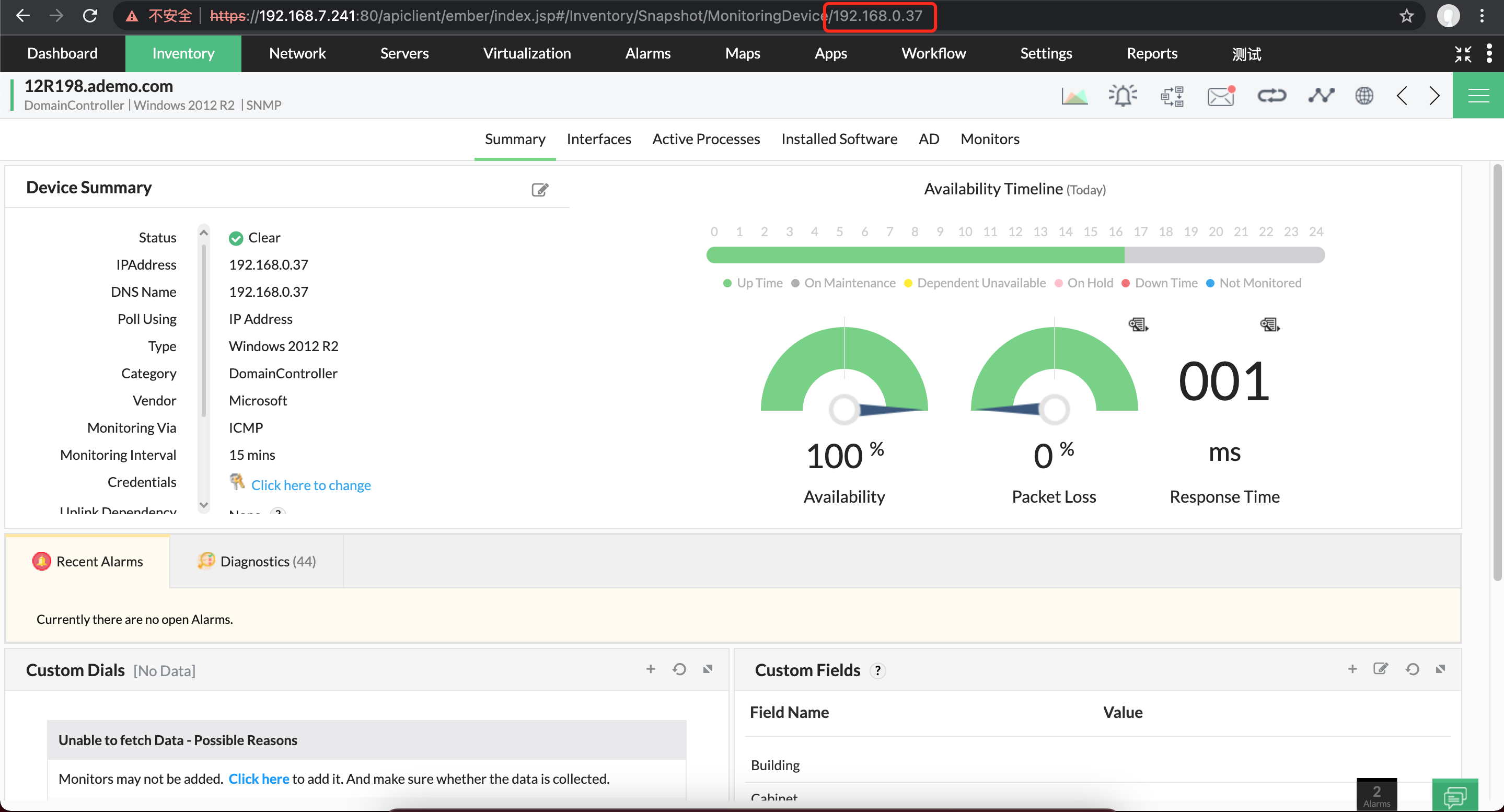

<Replace the Device MO name here>替换为设备监视名，在 OPM 中，选中具体设备，在设备的概览界面上方 URL 最后的一段，可能为机器名或 IP，企业版还会包含探针标记。可参考下图位置获取：


同时，通过 hrMemorySize OID (.1.3.6.1.2.1.25.2.2) 获取的值除以1024也可以得到相同大小、单位为 MB 的值。

（4）内存利用率 = 总内存使用量/总内存大小*100% （单位%）

示例：
通过对一台 Windows 2016 服务器按步骤执行上述操作：
（1）hrStorageType OID (.1.3.6.1.2.1.25.2.3.1.2)

hrStorageType.4:-->.iso.org.dod.internet.mgmt.mib-2.host.hrStorage.hrStorageTypes.hrStorageRam
hrStorageType.3:-->.iso.org.dod.internet.mgmt.mib-2.host.hrStorage.hrStorageTypes.hrStorageVirtualMemory
hrStorageType.2:-->.iso.org.dod.internet.mgmt.mib-2.host.hrStorage.hrStorageTypes.hrStorageCompactDisc
hrStorageType.1:-->.iso.org.dod.internet.mgmt.mib-2.host.hrStorage.hrStorageTypes.hrStorageFixedDisk

其中，取到的实例 4 包含“hrStorageRam”作为值。

（2）hrStorageUsed OID (.1.3.6.1.2.1.25.2.3.1.6)  & hrStorageAllocationUnits OID(.1.3.6.1.2.1.25.2.3.1.4) 取对应.4的值。

hrStorageUsed.4:-->96811
hrStorageUsed.3:-->106977
hrStorageUsed.2:-->2343303
hrStorageUsed.1:-->12479655

hrStorageAllocationUnits.4:-->65536
hrStorageAllocationUnits.3:-->65536
hrStorageAllocationUnits.2:-->2048
hrStorageAllocationUnits.1:-->4096

总内存使用 = 96811*65536/1048576 = 6050.688(MB)

（3）总内存大小

hrMemorySize.0:-->8289780

总内存大小 = 8289780/1024 = 8095.48828 (MB)

（4）内存利用率

内存利用率 = 6050.688/8095.48828*100% = 74.74%，产品中显示为 74%。

方式 2.如果 hrStorageType OID (.1.3.6.1.2.1.25.2.3.1.2)返回一个 不包含 hrStorageRam 的值：
通过 hrSWRunPerfMem OID (.1.3.6.1.2.1.25.5.1.1.2) 获取所有实例值总和，再除以 1024 得到总内存使用（MB)
hrSWRunPerfMem OID (.1.3.6.1.2.1.25.5.1.1.2)取的是所有进程占用的内存数值（单位 KB）
再除以总内存大小，得到内存利用率。
公式：
内存利用率 = [ hrSWRunPerfMem OID (.1.3.6.1.2.1.25.5.1.1.2) 的所有实例值的总和] / 1024] / 总内存大小 *100%

二.对于 Linux 服务器通过 CLI 取值命令：

/usr/bin/free -b | awk '/Mem:|cache:/ {print $2,$3}' | sed 'N;s/\n/ /' | awk '{if($4!=""){print ($4*100)/$1}else{print ($2*100)/$1}}'

自动返回一个百分比值。

APM通过 SNMP 协议对 Windows/Linux 服务器取值、计算规则参考下方链接：
