【OPM】网络设备接口丢包率计算方式

【OPM】网络设备接口丢包率计算方式

丢包率概念：
丢包率是丢弃数据包的总数/发送和接收的数据包总数的百分比。（Delta△时间内）
丢包率计算公式（Delta△值）：
32位：
(InDiscards+OutDiscards)*100/(INUCAST + OUTUCAST + INDISCARDS + OUTDISCARDS + INERRORS + OUTERRORS + INUKNOWNPROTOS + HCINBCAST + HCOUTBCAST)
64位：
(InDiscards+OutDiscards)*100/(INUCAST + OUTUCAST + INDISCARDS + OUTDISCARDS + INERRORS + OUTERRORS + IUNKNOWNPROTOS + HCINMCAST + HCOUTMCAST + HCINBCAST + HCOUTBCAST)
验证时，可通过 MIB 浏览器取值计算验证。
（1）验证丢包率是否为 0。
如丢包率图表显示为 0，可按照一定时间间隔，连续取两次 InDiscards 和 OutDiscards。若两次取值一致，则丢包率为 0。
因为分子只与这两个值有关系。
（2）验证详细丢包率是否准确。
所有计算用值，均可通过 MIB 浏览器，IF-MIB 库获取：

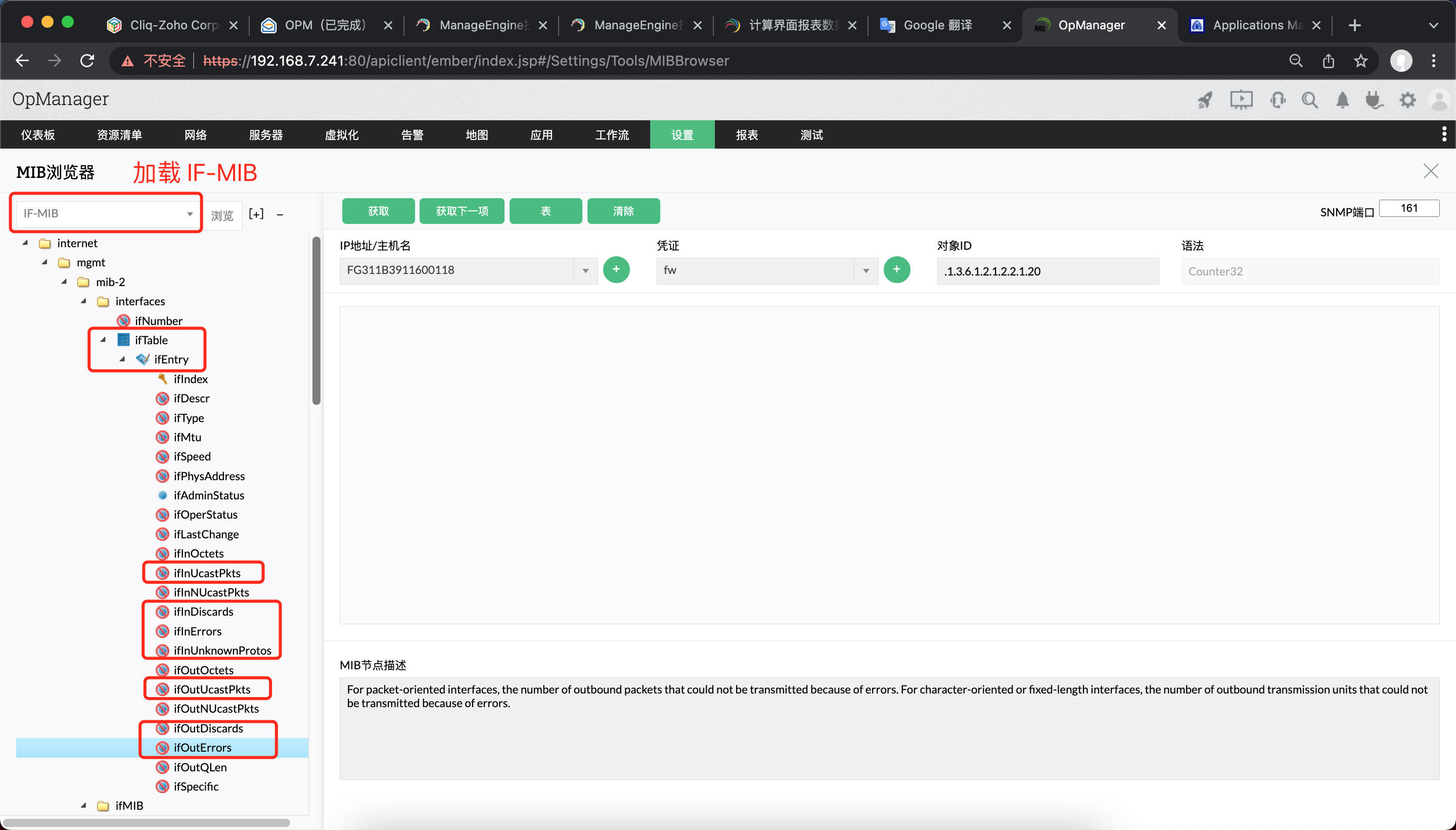

设置->工具->MIB 浏览器，加载 IF-MIB 库，选择设备，选择关联的 SNMP 凭证，分别选择 OID 获取。
INUCAST、OUTUCAST、INDISCARDS、OUTDISCARDS、INERRORS、OUTERRORS、INUKNOWNPROTOS：

对于HCINMCAST、HCOUTMCAST，及 64 位所需HCINBCAST、HCOUTBCAST（下图绿框）：

选取一个Delta△时间内（如 30s），取两次值，每个取值都对应作差后，再代入公式计算。
如通过 web 端获取不到，可登录安装 OPM 的服务器，打开管理员权限的 cmd，导航OpManager/bin 目录下，运行 MIBbrowser.bat 取值。
