为什么要以创建业务视图的方式绘制拓扑【OpManager】

为什么要以创建业务视图的方式绘制拓扑【OpManager】

应用场景：
                 在OPM中我们经常会遇到有企业要绘制自己的拓扑的需求，绘制拓扑的方式有两种，一种是二层拓扑，一种是创建业务视图的方式，我们又叫
                 手动绘制。
思路：
               以创建业务视图的方式绘制拓扑
               在这里为什么我要推荐创建业务视图的方式，而不使用二层拓扑功能呢？首先让我们来看下二层拓扑与业务视图二者的共同点与区别。
                  （1）二层拓扑与业务视图的共同点：
                            都能显示设备信息

                  （2）二层拓扑与业务视图的区别：

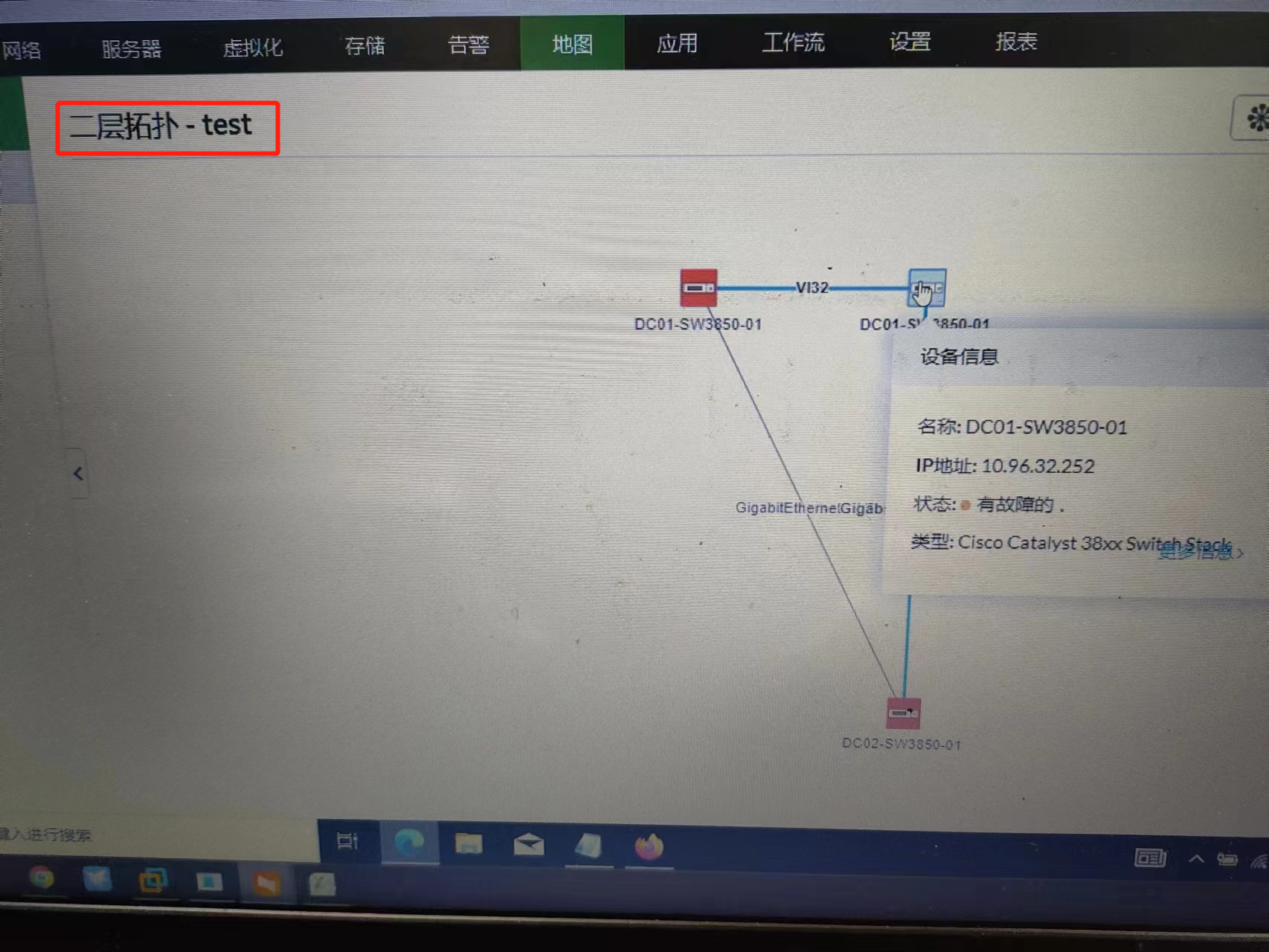

                            二层拓扑不能显示设备间互连接口（级联链路的上联口或下联口）的接口状态信息

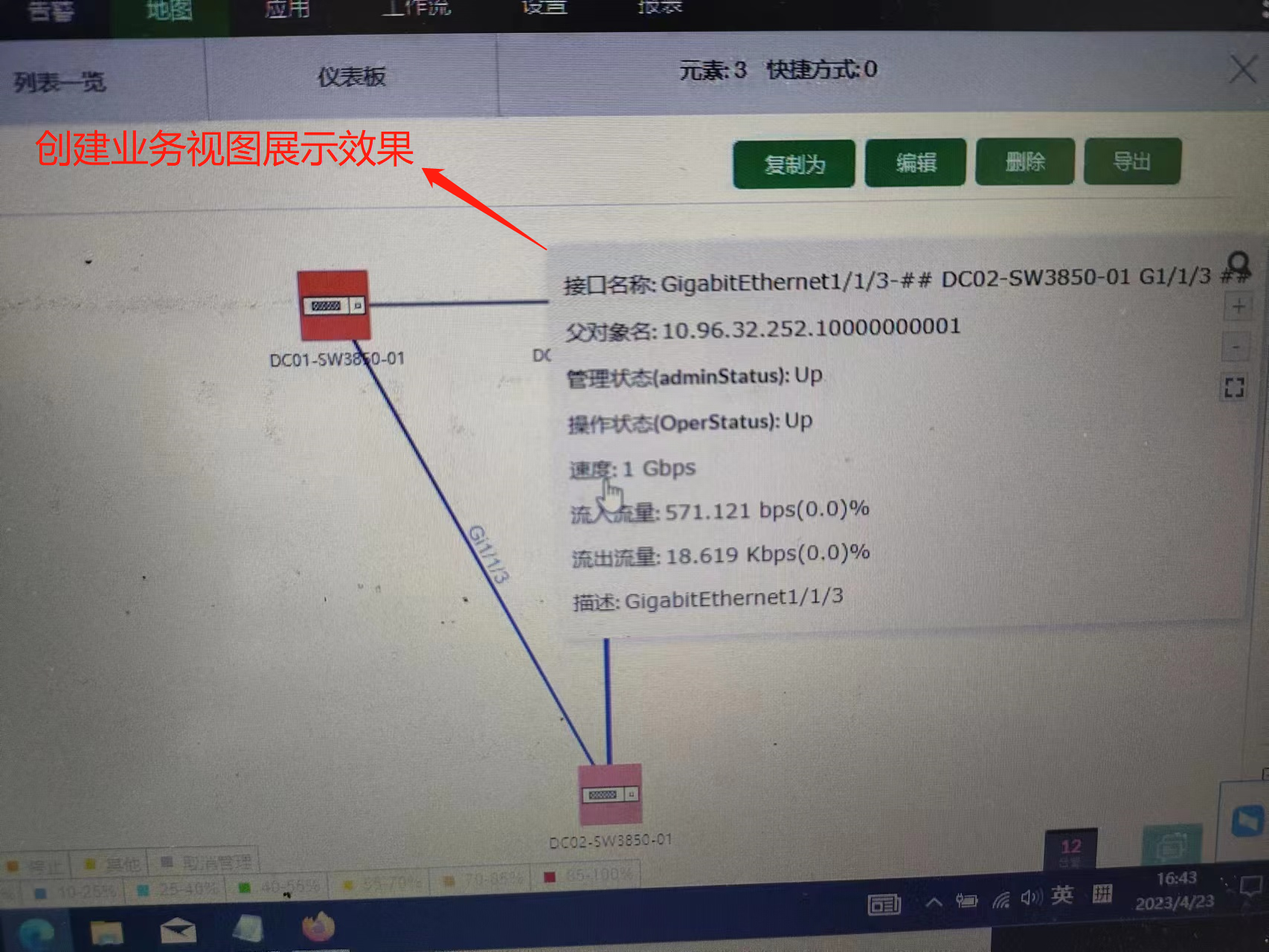

                           业务视图能看到互连接口的接口名称、管理和操作状态（up或down），接口速率及接口进出带宽使用情况和利用率，接口描述（描述对                                 端）状态信息。


              看完以上，我相信大家都能理解了为什么我们要选择以创建业务视图的方式即手动绘制的方式来绘制我们的拓扑。
              那么手动绘制又有哪些需要注意的呢？接下来来讲一下手动绘制拓扑的注意事项有哪些？
注意事项：
                  由于监控接口的状态信息使用的是SNMP协议，因此要想获得完整的拓扑视图，不仅要将核心设备和终端设备等
                  全部都添加到资源清单中，还要为防火墙、核心、汇聚、接入等网络设备提供各自的snmp凭证并确保凭证通过。
